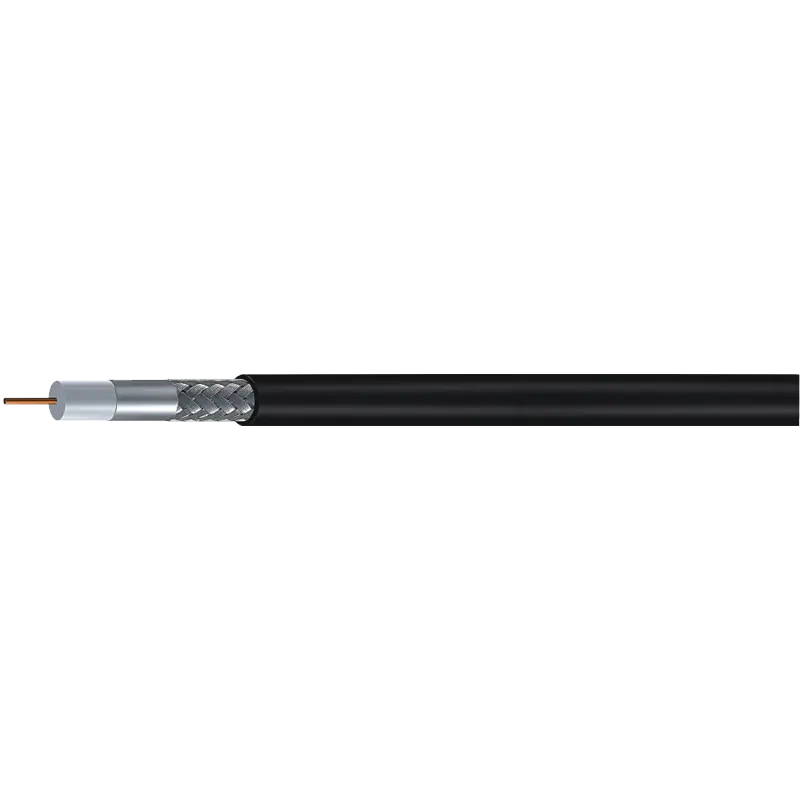

RG59 Quad-Shield 75 Ohm koaxial huvudände-kabel

Citera nu

PREV：RG59 Tri-Shield 75 Ohm
NEXT：RG6 Standard Shield 75 Ohm koaxialkabel

Specifikation

Fysisk konstruktion och dimensioner

Nej.	Artikel	Material	Anteckningar
❶	Centrumledare	Kopparklädd stål eller massiv koppar	0,81 mm±1 %
❷	Dielektrisk	Gasinsprutat skum PE	3,66 mm Nominell
❸	1 ^st Skydda	Laminerad aluminiumtejp	3,86±0,13 mm, 18%-35 % överlappning
❹	2 ^nd Skydda	Flätad aluminiumtråd	60%-95% täckning
❺	3 ^rd Skydda	Laminerad aluminiumtejp	18%-35% överlappning
❻	4 ^th Skydda	Flätatråd av aluminium	60%-95% täckning
❼	Jacka	PVC eller PE	6,73±0,2 mm

Mekaniska och miljömässiga egenskaper

Mittledarens minsta brytstyrka		41,3 kgf/21,5 kgf
Centerledaren bindning till dielektrikum≥		2,3 kg
Jacka Längskrympning≤		5%
Driftstemperatur (PVC)		-40°C~80°C
Driftstemperatur (PE)		-55°C~85°C

Elektriska egenskaper

Maximalt DC-motstånd för mittledaren @ 20°C	49,20/10,20 Ω/kft
Maximalt DC-slingmotstånd vid 20°C	56,10/17,10 Ω/kft
Minsta utbredningshastighet	82 %
Kapacitans	54±3 pF/m
lmpedans	75±3 Ω
Strukturell avkastningsförlust
5-1000MHz≥	20 dB
1000-3000MHz≥	15 dB
Screening Dämpning
30-1000MHz≥	110 dB
1000-2000MHz≥	100 dB
2000-3000MHz≥	90 dB

Dämpning vid 20°C

Frekvens (MHz)	Max värde (dB/100m)
5	2.82
55	6.73
211	12.47
250	13.45
270	13.85
300	14.60
330	15.29
350	15.75
400	16.73
450	17.72
500	18.70
550	19.52
600	20.34
750	22.87
870	24.85
1000	26.64
1300	30.60
1450	32.80
1750	35.80
2150	39.70
2600	42.81
2832	44.48
3000	46.90

Certifikat & Heder

Våra produkter har UL, ETL, JIS, CE, CPR, RoHS och REACH certifiering
